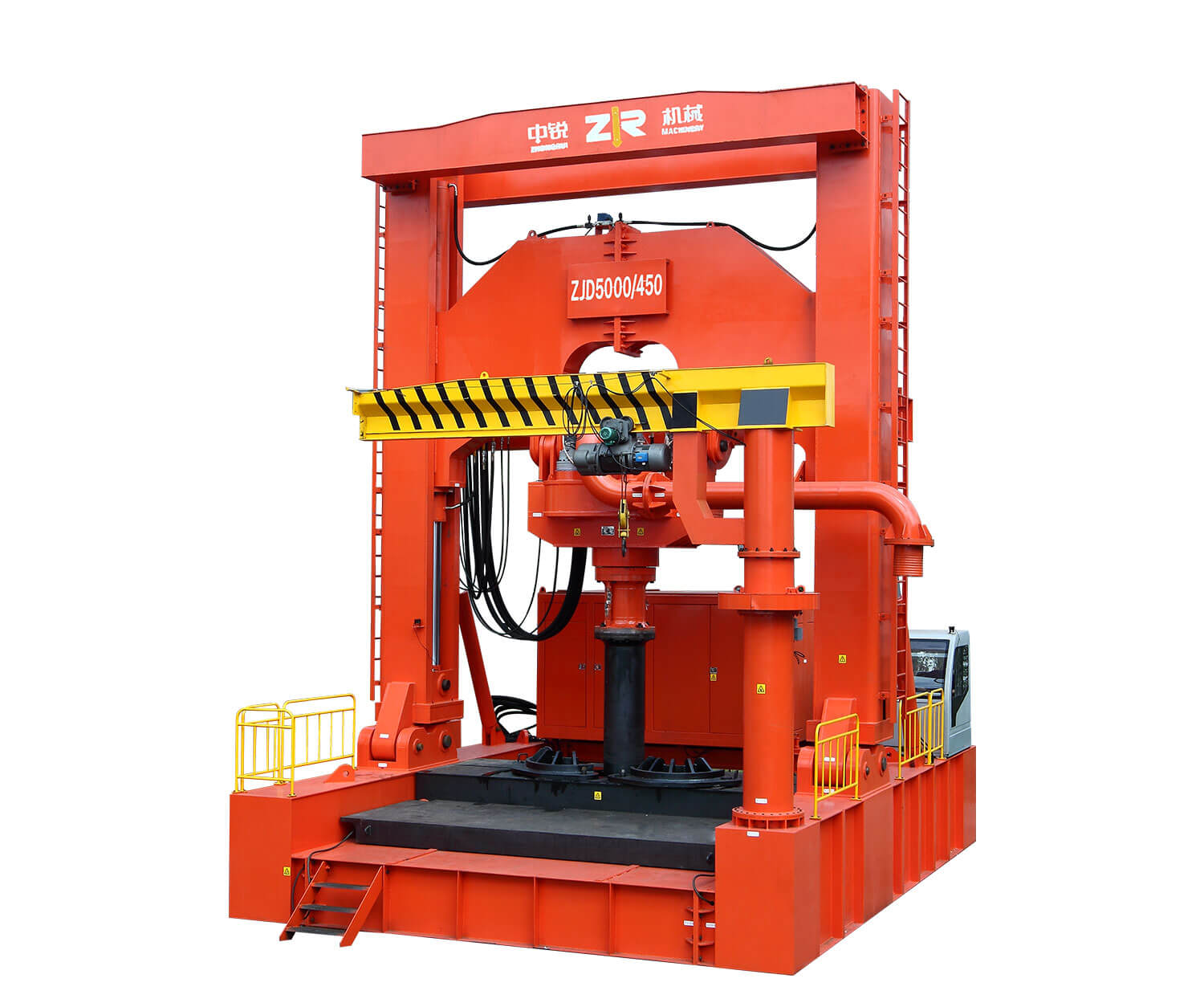

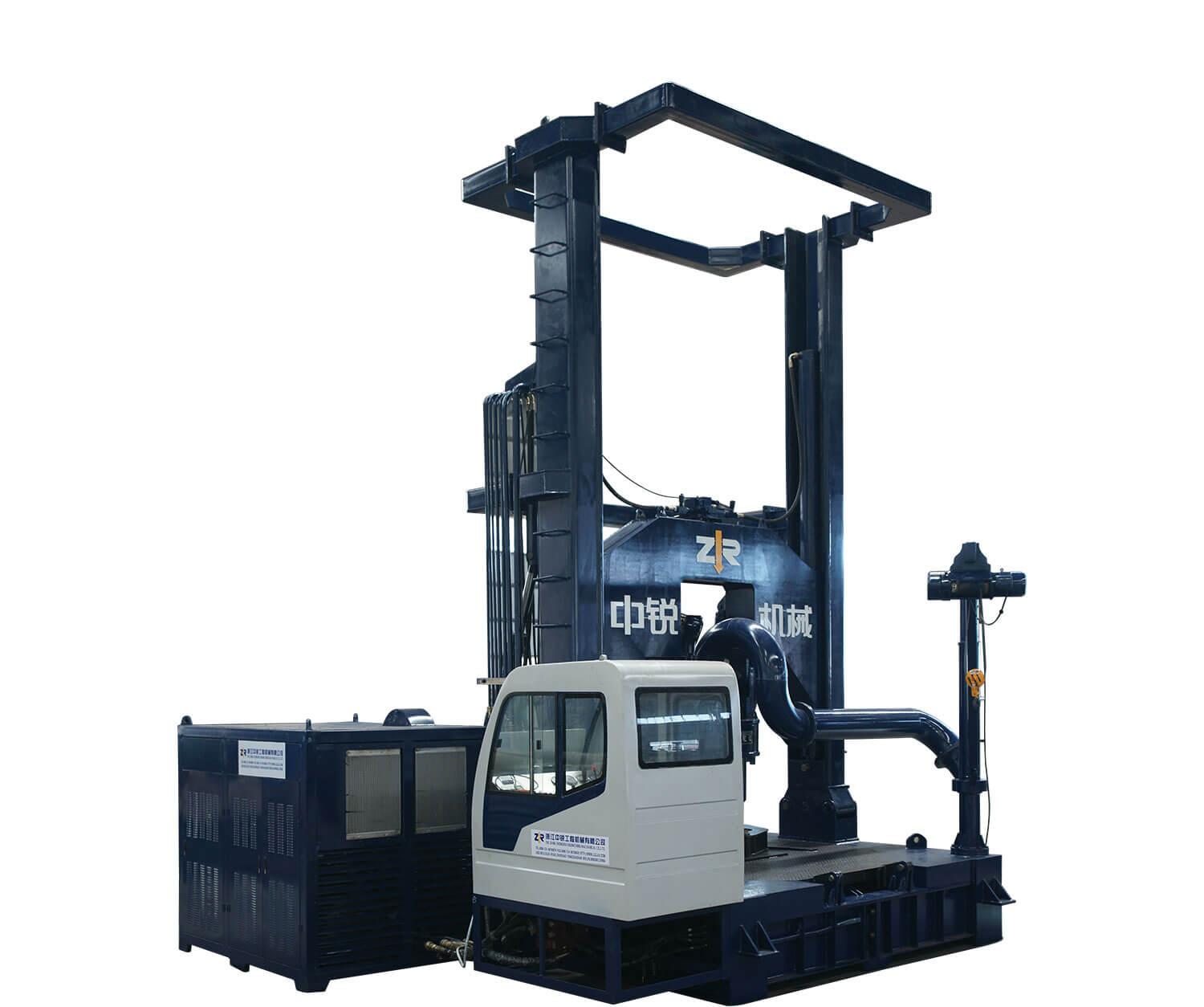

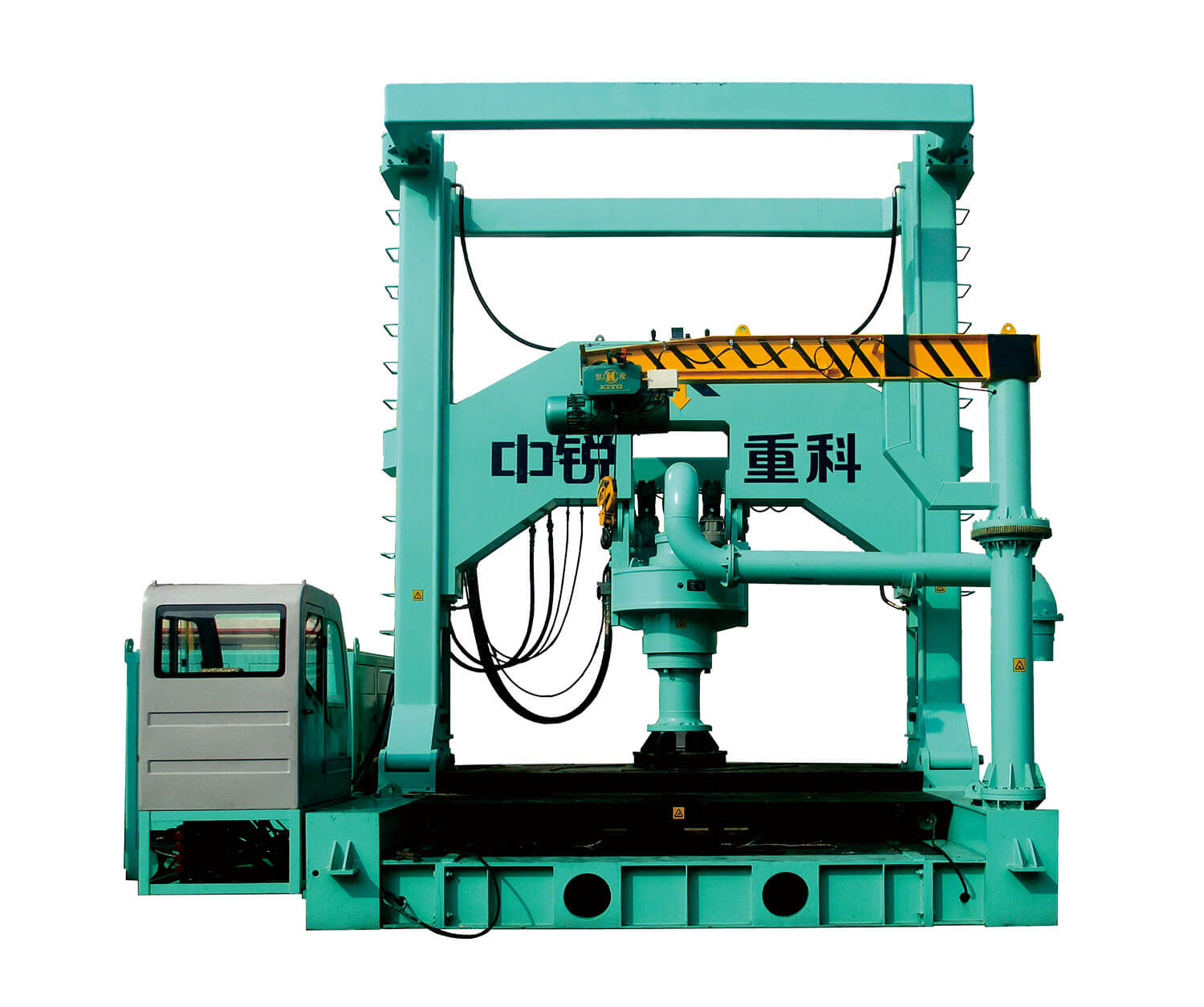

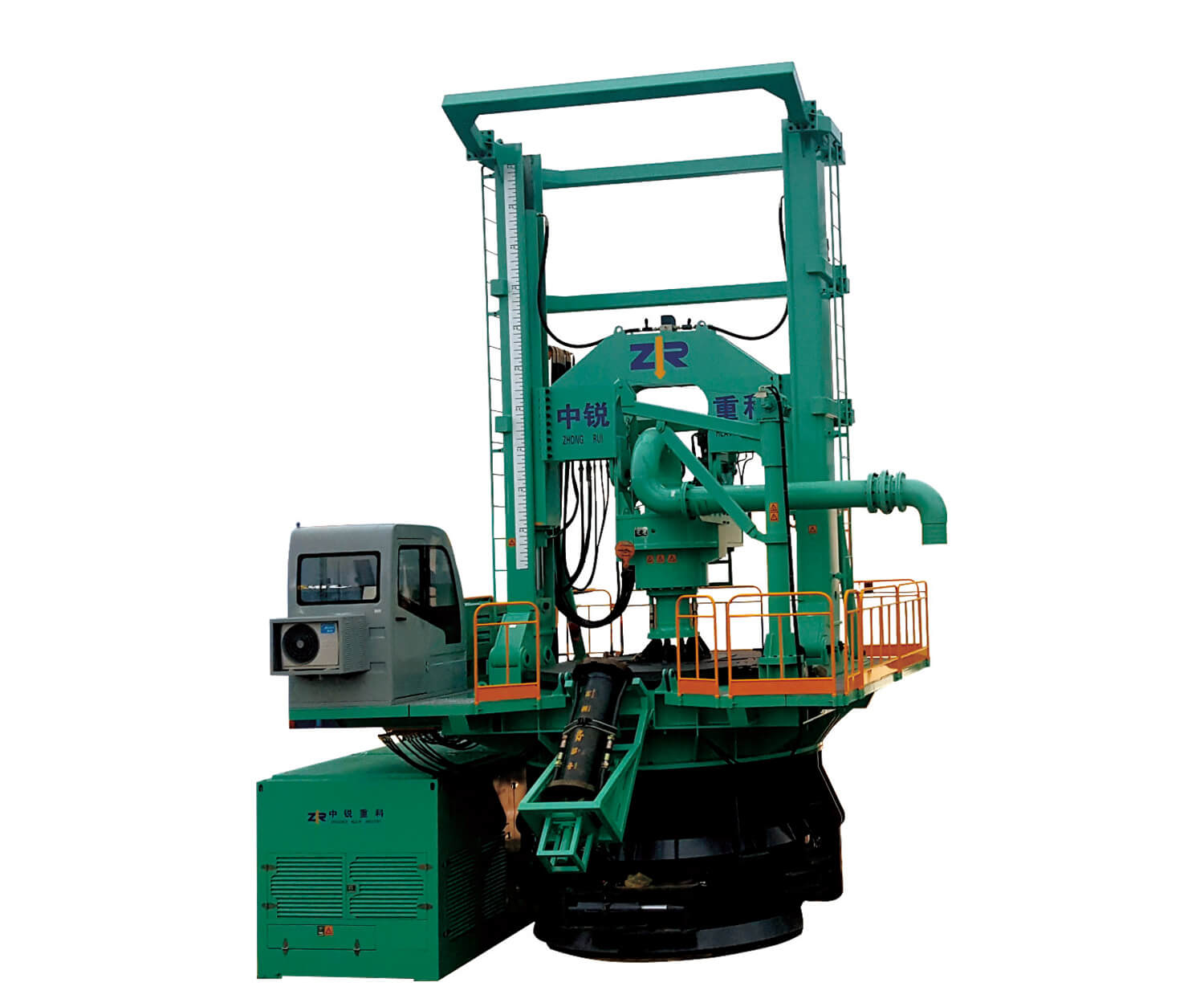

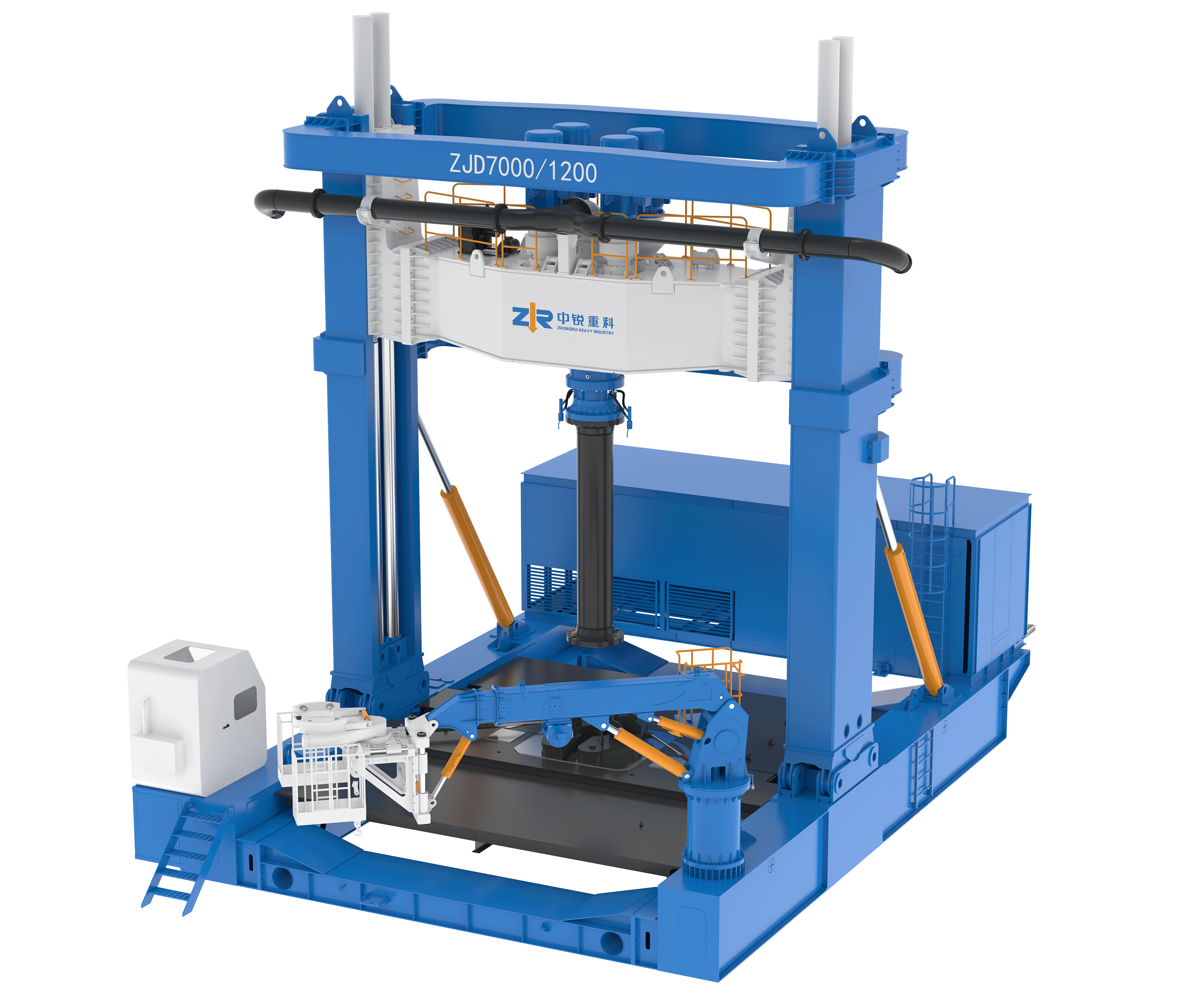

ZJD全液压钻机系列

适应范围:ZJD 系列全液压钻机主要用于大口径、大深度或硬质岩等复杂地层的桩基或竖井的钻孔施工,该系列钻机钻孔最大直径为5.0M,最深深度为200M,嵌岩最大强度可达200MPa。广泛应用于大型陆上建筑、竖井、港口码头及江、河、湖、海中的桥梁等大口径桩基础的钻孔施工,是大口径桩基施工的首选设备。

反循环钻孔系统(RCD)工法施工原理

反循环,也称气举反循环钻孔,是一种钻大口径和深孔最简单、最高效、最可靠的排渣方法。运行方法如下:

空压机提供压缩气体通过钻杆的气管注入低于水位的钻杆处,略高于钻头,压缩气体在钻杆膨胀上升,钻杆内的流体比重低于孔内流体比重,形成钻杆内和孔内压差。钻杆内流体不断排升,孔内的沙石料通过钻头的吸进口进入钻杆再经排料管排到地面。这就是利用气举排渣将孔底的沙石料运输到地面的运行原理。

压差量和砂石输出量的大小和压缩气注入量、注入深度、输送深度相互关联,运行过程中可根据实际情况参照选择压缩气体注入量,使能源充分利用。
